基本信息：
項目名稱：上海百樂門大酒店電力監控系統的設計與應用
項目地點：上海
實施時間：2013年7月
項目簡介：
百樂門是上海著名的綜合性娛樂場所，全稱“百樂門大飯店舞廳”。 1932年，中國商人顧聯承投資七十萬兩白銀，營建Paramount Hall，并以諧音取名“百樂門”。1933年開張典禮上，時任國民黨政府上海市長的吳鐵城親自出席發表祝詞，當時百樂門的常客有張學良、徐志摩；陳香梅與陳納德的訂婚儀式在此舉行，卓別林夫婦訪問上海時也曾慕名而來。

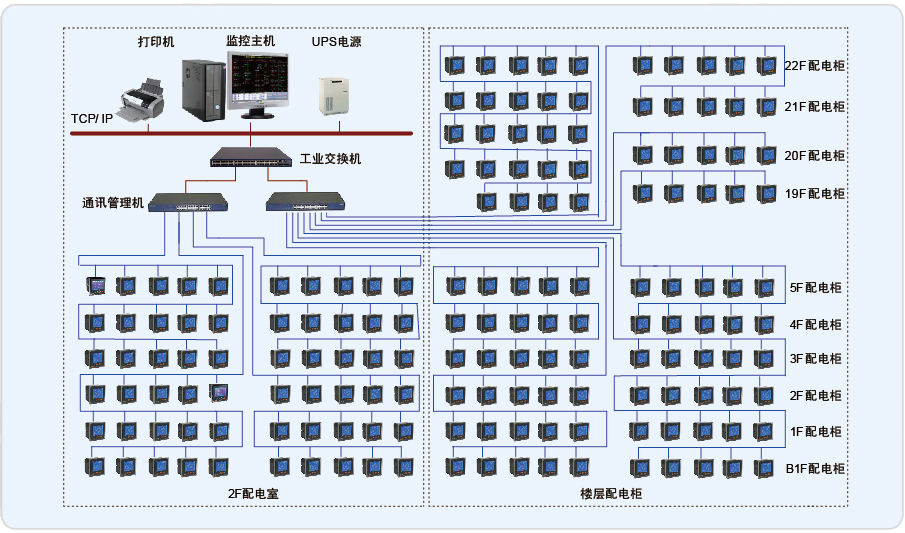

上海百樂門大酒店電力監控系統監控范圍為百樂門大酒店的22個樓層的PZ系列電力儀表和配電室的PZ、ACR系列電力儀表進行遠程監測。現場設備全集中在同一個配電室中，業主的電氣值班室就近安排在配電室旁，本系統監控中心也安置在該值班室中。系統組網采用常見的3層結構，站控管理層、通訊管理層和現場設備層。
系統實現的功能：
本系統可以提供“監控一體化”的整體解決方案，主要包括實時歷史數據庫AcrSpace、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower等。具體功能如下：
1、數據轉發：百樂門電力監控系統可將數據轉發至BA系統，實現數據的共享。
2、0.4kV配電室配電回路運行狀態使用一次圖形式顯示采集并顯示0.4kV回路的母線電壓，進線、母聯或發電機雙切回路的三相電流、有功無功功率、功率因數和頻率；各饋線回路的三相電流和剩余電流。界面標注回路編號、用途、斷路器編號、互感器變比，回路用途可由擁有管理員權限的用戶修改。
3、報表功能：通過報表功能可以查詢任意時刻主要回路的全常規電參量數據、低壓回路的用電量、低壓饋線回路的漏電流值和配電線纜溫度值。用戶主要關注的是用電量報表和剩余電流報表，用電量報表用于進行電費收費計量以及與供電局數據核對后進行成本核算。
本電力監控系統在調試階段揭露了電氣安裝公司一次、二次接線存在的問題，明確了整改方向，保障了上海百樂門大酒店配電系統今后的穩定運行。本系統自2010年11月投產后，電能計量與供電局數據匹配度高，得到了用戶的好評。
