力平衡操作原理
壓力與真空壓力開關
可調的張力彈簧提供設定點。
過程壓力(實際值)作用于膜盒上，一旦實際值和設定點調整值相抗，根據力平衡原理，一個無摩擦安裝的控制桿就觸發一個電動或氣動切換接觸器。
差壓壓力開關
可調的張力彈簧提供設定點。
有2個波紋管(膜盒)對抗來自2個實際過程壓力(世界值)的建立起來的差壓 ΔP (實際差值)。
一旦實際值和設定點調整值相抗，根據力平衡原理，一個無摩擦安裝的控制桿就觸發一個電動或氣動切換接觸器。

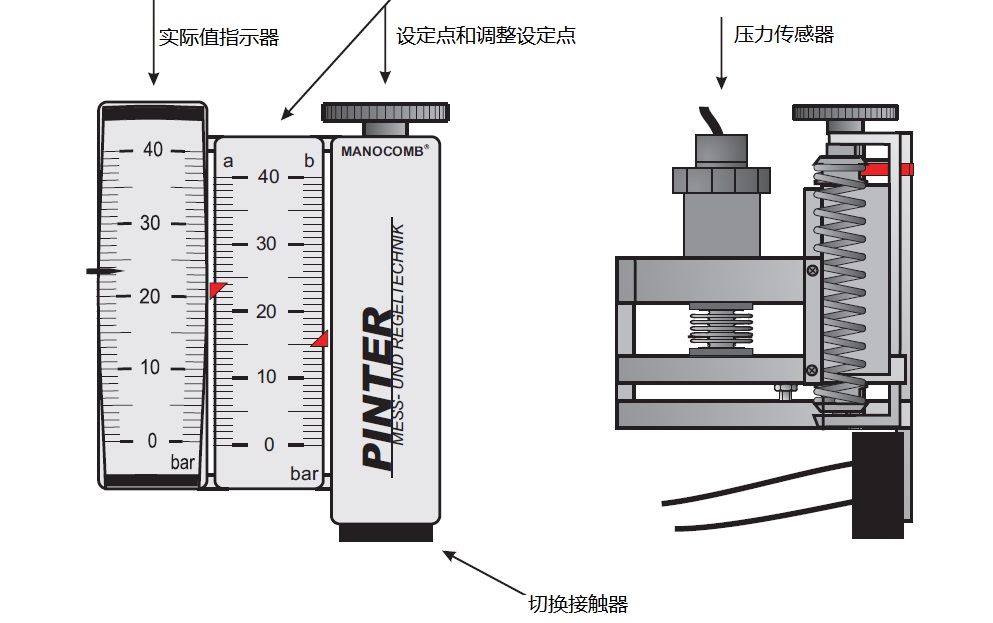

設定點調整, 實際值指示器 (壓力表), 壓力傳感器
實際值指示：一體式壓力表, 精度 1.0級，可視化實際過程壓力(實際值)。
設定點及其調整：
可以用1個帶齒的小齒輪調整設定點的值。
這些值可以在標定的設定點刻度 (1.0級)上清晰可見。
由于這種調整非常精密，無需其它工具或參考測量。
完整的壓力范圍參見第10頁。
壓力傳感器：
一體化壓力傳感器 (0.5%滿刻度)將實際值轉換為線性4~20mA或
0~10V 模擬信號, 這些信號可編程控制可以用得到。
信號流圖表
壓力開關，用于壓力與真空
壓力開關帶1個或2個切換接觸器及1個過程連接
壓力開關帶1個切換接觸器可讀出一個壓力值, 即1個設定點(SP)。
帶2個切換接觸器，可讀出2個壓力值，即2個設定點，可以并排或并行讀出。
一個壓力開關帶1個過程可讀出一個壓力管道的變化。
壓力開關帶2個切換接觸器和2個過程接頭。
一個壓力開關帶2個過程連接在一個壓力管道阻力前后或從2個不同的壓力管道，讀出壓力值。
型號2KP（2K2AP）裝配有2個獨立的測量系統。它和在一個外殼里的2個壓力開關1K(1KA)相對應。
差壓壓力開關
差壓 (ΔP = P1 - P2)由差壓開關來確定。
該差壓觸發1個或2個切換接觸器。1個切換接觸器的型號標記為1KPDi, 1K2APDi；2個切換接觸器的型號標記為2KPDi, 2K2APDi。
 |
